期末|工程力学公式默写
Overview

期末|工程力学公式默写

December 23, 2025
4 min read
笔记-工程力学3

组合变形

  • σ=\sigma =
  • 圆柱 σr3=\sigma_{\text{r3}} =
  • 圆柱 σr4=\sigma_{\text{r4}} =

剪切与挤压

  • τ=\tau =
  • σbs=\sigma_{bs} =

压杆

  • FPcr=F_{Pcr} =
  • 两端铰 μ=\mu =
  • 一端固定、一端自由 μ=\mu =
  • 一端固定、一端铰支 μ=\mu =
  • 两端固定 μ=\mu =
  • 临界应力 σcr=\sigma_{cr} =
  • λ=\lambda =
  • λp=\lambda_p =
  • λλp\lambda \ge \lambda_p(大柔度杆,用欧拉公式)σcr=\sigma_{cr} =
  • λs<λ<λp\lambda_s < \lambda < \lambda_p(中柔度杆,抛物线/直线公式)σcr=\sigma_{cr} =
  • λ<λs\lambda < \lambda_s(小柔度杆)σcr=\sigma_{cr} =
  • 压杆稳定性 n=n =
  • σ=\sigma =

动荷系数

  • Kd=K_d =

基本定义(胡克定律等)

  • σ=\sigma =
  • E=E =
  • ϵ=\epsilon =
  • ϵ=\epsilon' =
  • ν=\nu =

主应力状态

  • σmax\sigma_{\max} (或 σ,σ\sigma', \sigma'') ==
  • tan2α=\tan 2\alpha =
  • τmax=\tau_{\max} =
  • G=G =

平面应力

  • σα=\sigma_{\alpha} =
  • τα=\tau_{\alpha} =

扭转

  • τ=\tau =
  • τmax=\tau_{\max} =
  • Wp=W_p =
  • 圆柱 Wp=W_p =
  • 圆柱 Ip=I_p =
  • 空心圆 Wp=W_p =
  • 空心圆 Ip=I_p =
  • T=T = (功率与转速公式)
  • θmax=\theta_{\max} =
  • φ=\varphi =

截面几何性质

  • Iz=I_z =
  • iz=i_z =
  • Iz1=I_{z1} = (平行移轴公式)
  • Iz1y1=I_{z1y1} =

弯曲

  • 圆柱 Wz=W_z =
  • 空心圆 Wz=W_z =
  • σmax=\sigma_{\max} =
  • σc,σt=\sigma_c, \sigma_t =
  • τmax=\tau_{\max} =
  • 矩形 k=k =
  • 圆形 k=k =
  • 工字形 k=k =
  • 圆环 k=k =

强度理论(最下方)

  • σr3=\sigma_{r3} =
  • σr4=\sigma_{r4} =

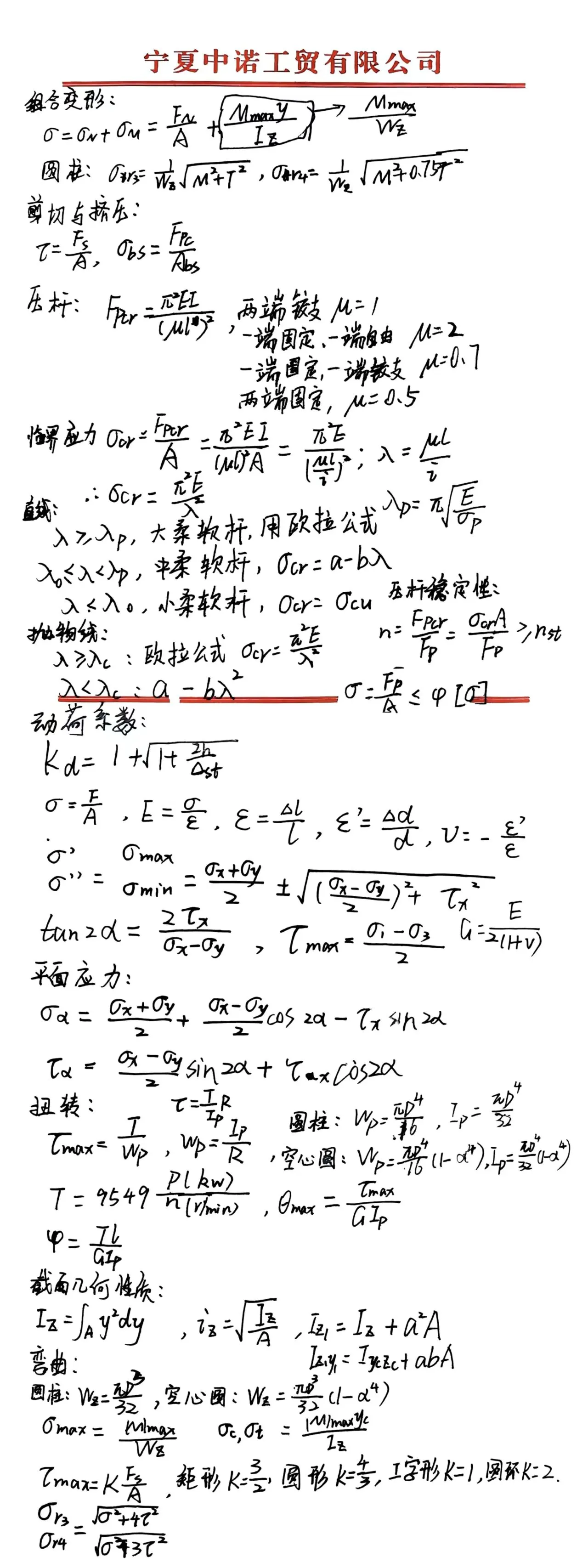

ade2d61282ba43bbd967046584dbca30


1. 动荷系数(严重错误)

你写的Kd=1+1+(2hΔst)2K_d = 1 + \sqrt{1 + (\frac{2h}{\Delta_{st}})^{\mathbf{2}}}
正确公式Kd=1+1+2hΔstK_d = 1 + \sqrt{1 + \frac{2h}{\Delta_{st}}}
💡 纠错:根号那一项没有平方。这是最容易记混的公式之一,千万注意。


2. 扭转变形(概念混淆)

你写的φ=TlGWp\varphi = \frac{Tl}{G \mathbf{W_p}}
正确公式φ=TlGIp\varphi = \frac{Tl}{G \mathbf{I_p}}
💡 纠错:算变形(转角)要用惯性矩 IpI_p(刚度相关);算应力才用 WpW_p


3. 单位长度扭转角

你写的θmax=TGWp\theta_{\max} = \frac{T}{G \mathbf{W_p}}θ=τmaxG\theta = \frac{\tau_{\max}}{G}
正确公式θ=TGIp=τmaxGR\theta = \frac{T}{G \mathbf{I_p}} = \frac{\tau_{\max}}{G R}
💡 纠错

  1. 分母依然是 IpI_p 不是 WpW_p
  2. 用剪应力换算时,分母要乘半径 RR

4. 空心圆截面系数(指数错误)

你写的(扭转):Wp=πd316(1α3)W_p = \frac{\pi d^3}{16}(1-\alpha^{\mathbf{3}})
你写的(弯曲):Wz=πd332(1α3)W_z = \frac{\pi d^3}{32}(1-\alpha^{\mathbf{3}})
正确公式()(1α4)(\dots)(1-\alpha^{\mathbf{4}})
💡 纠错:无论是惯性矩 II 还是截面模量 WW,括号里的 α\alpha 永远是 4次方


5. 惯性矩定义(积分定义错误)

你写的Iz=x2dxI_z = \int \mathbf{x^2 dx}
正确公式Iz=Ay2dAI_z = \int_A \mathbf{y^2 dA}
💡 纠错

  1. zz 轴的惯性矩,距离是垂直于轴的距离 yy
  2. 积分对象是面积微元 dAdA,不是长度 dxdx

6. 弯曲切应力系数 kk(数值错误)

你写的:圆环 k=1k=1
正确数值:圆环(薄壁) k=2k=2
💡 纠错:工字形是 1,圆环是 2。


7. 压杆临界柔度 λp\lambda_p(漏项)

你写的λp=Eσ\lambda_p = \sqrt{\frac{E}{\sigma}}
正确公式λp=πEσp\lambda_p = \mathbf{\pi} \sqrt{\frac{E}{\sigma_p}}
💡 纠错:别忘了 π\pi 和分母上的比例极限 σp\sigma_p


8. 压杆临界应力公式(漏项)

你写的λs<λ<λpσcr=ab\lambda_s < \lambda < \lambda_p \rightarrow \sigma_{cr} = a - b
正确公式σcr=abλ\sigma_{cr} = a - b\mathbf{\lambda}
💡 纠错:这是直线公式,后面有变量 λ\lambda

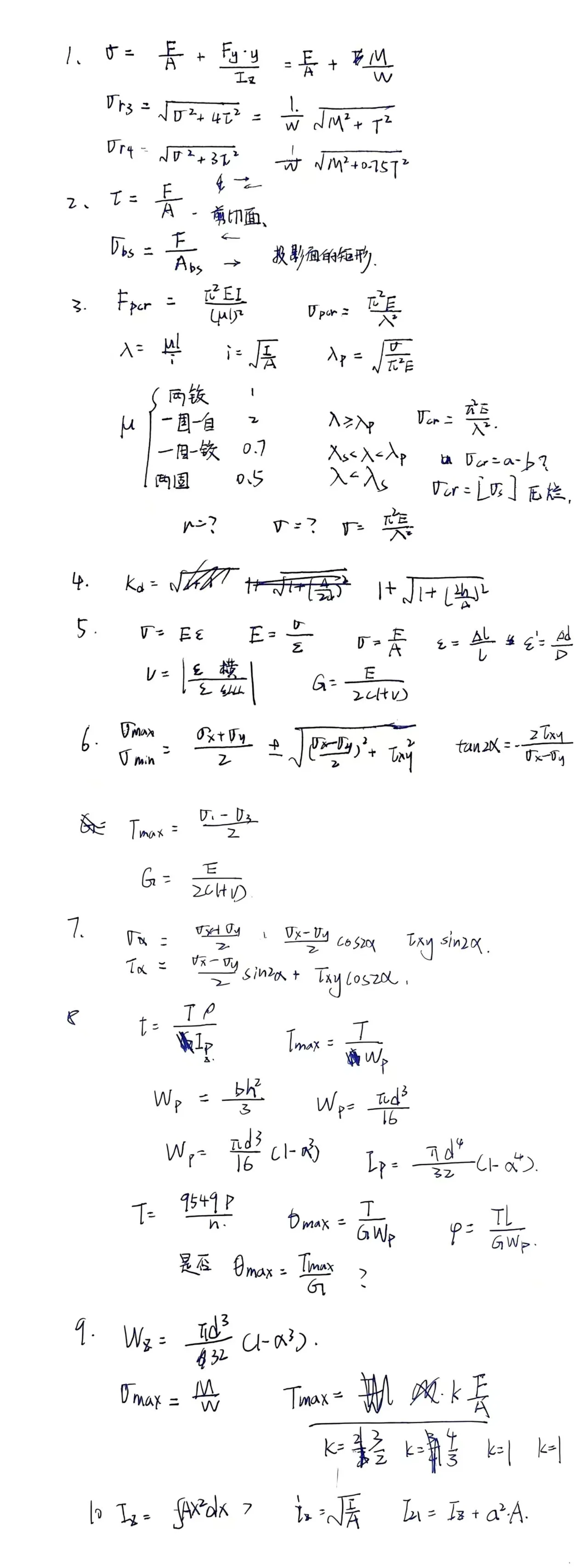

e55912979a67cf1d5d7bc28d7aed30e7

还需默写的重点:

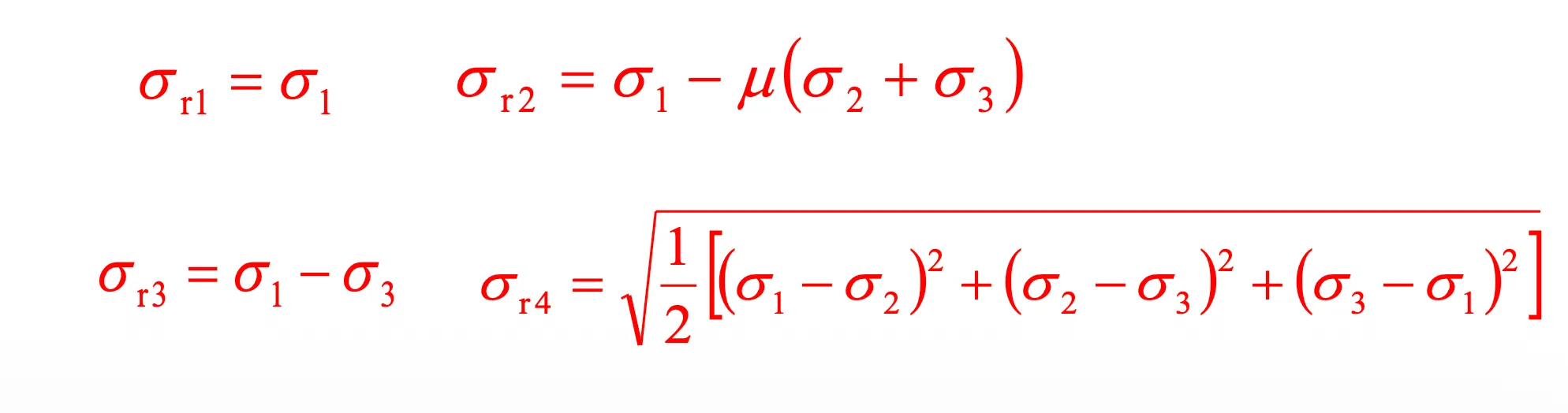

应力状态:

Pasted image 20251223165149

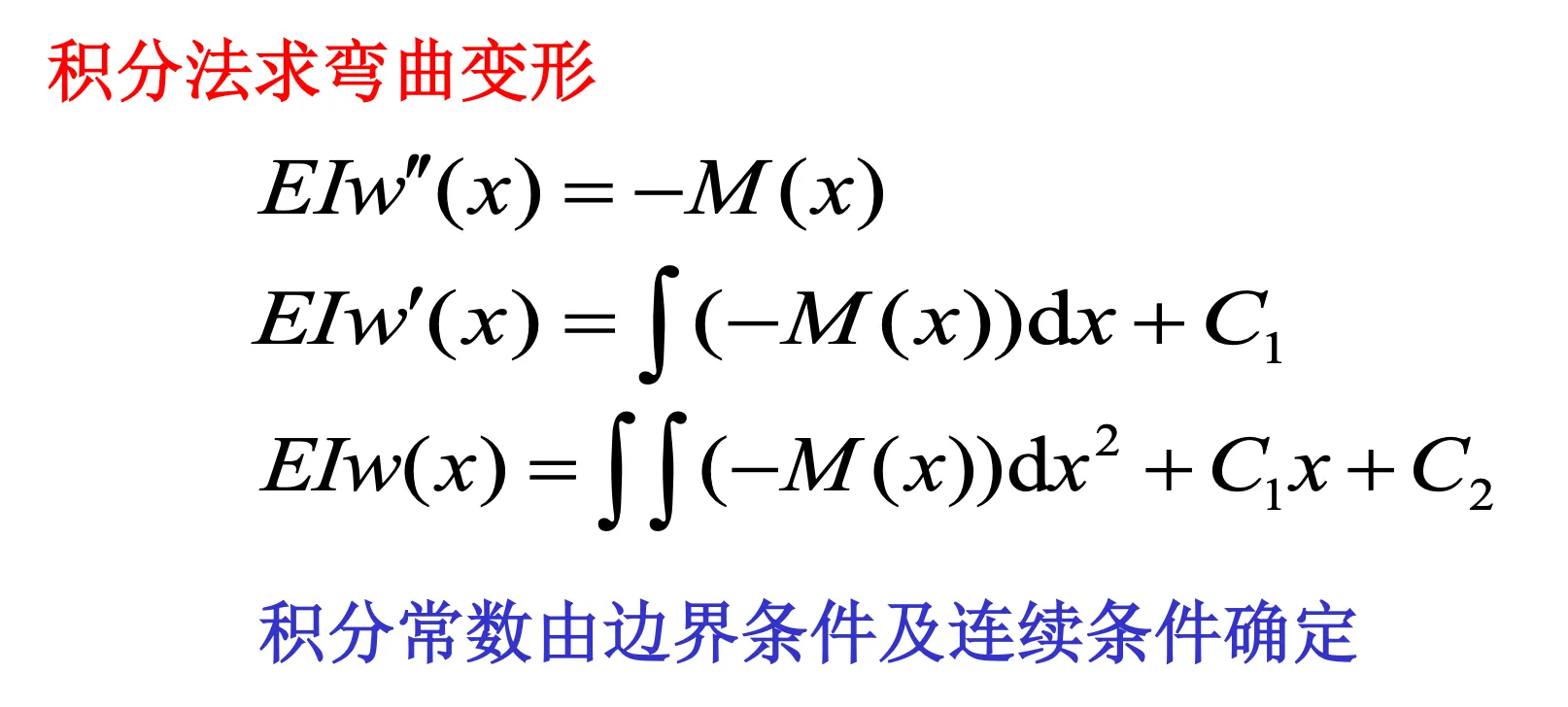

挠度积分法:

Pasted image 20251223165305

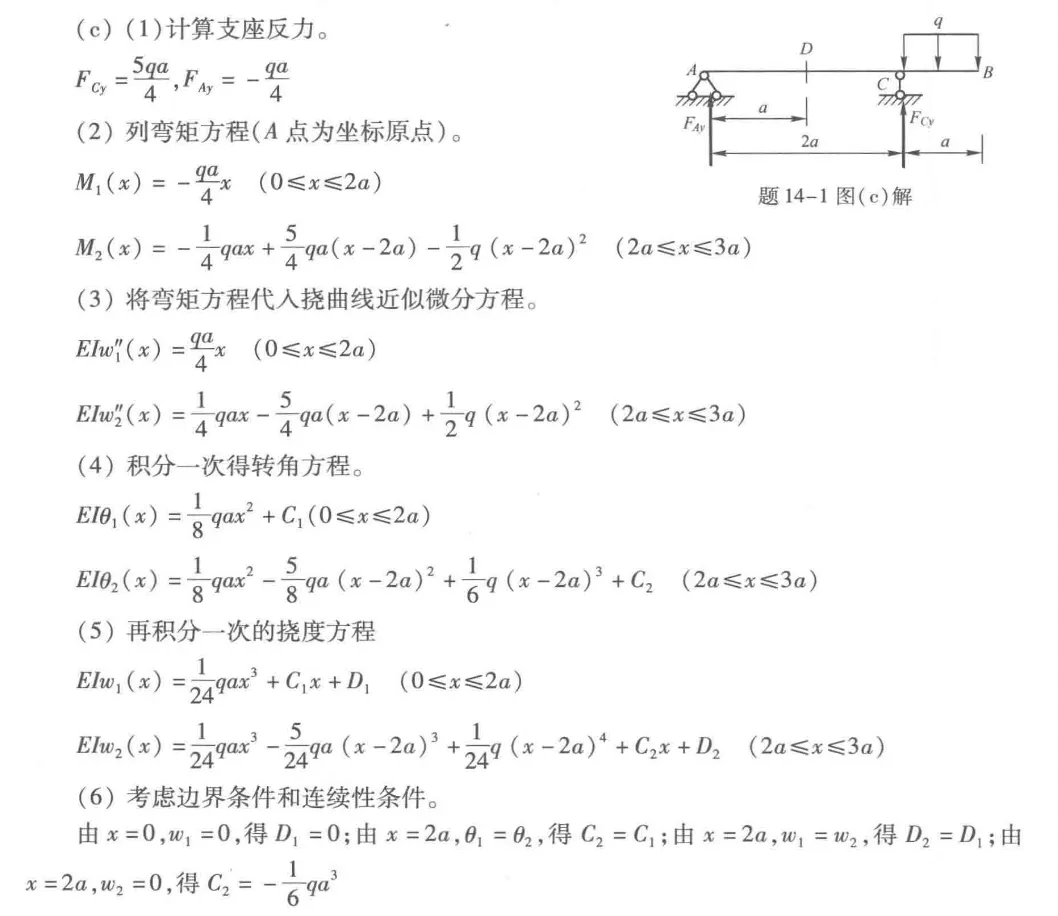

一道列题:
Pasted image 20251223165614

材料拉压力学性能

一、 基本概念

  1. 力学性能定义:材料在外力作用下表现出的有关强度、变形方面的特性。
  2. 变形的分类
    • 弹性变形:外力卸除后能消失的变形。
    • 塑性变形(永久变形/残余变形):外力卸除后不能消失的变形。
  3. 材料分类
    • 塑性材料:断裂前产生较大塑性变形的材料(如低碳钢,δ>5%\delta > 5\%)。
    • 脆性材料:断裂前塑性变形很小的材料(如铸铁、石料,δ<5%\delta < 5\%)。
  4. 影响因素:成分、几何形状尺寸、内部结构、受力状态、加载方式、环境(温湿度等)。
  5. 试验标准
    • 标准试件:圆形或矩形截面。
    • 标距公式:l0=10dl_0 = 10dl0=5dl_0 = 5d
    • 条件:常温 (20C20^\circ C)、静载(缓慢加载)。

二、 低碳钢拉伸时的力学性能(核心重点)

低碳钢的拉伸过程分为四个阶段:

1. 弹性阶段 (oeoe段)

  • 特征:应力与应变成正比,遵循虎克定律 σ=Eϵ\sigma = E \cdot \epsilon
  • 关键指标
    • 比例极限 (σp\sigma_p):应力与应变成正比的最高应力值。
    • 弹性极限 (σe\sigma_e):材料保持完全弹性变形的最高应力值。
    • 弹性模量 (EE)E=tanαE = \tan\alpha,代表材料抵抗弹性变形的能力(刚度)。

2. 屈服(流动)阶段 (eses段)

  • 特征:应力波动不大,但应变显著增加。表面会出现与轴线成 4545^\circ 的滑移线(吕德斯带)。
  • 关键指标
    • 屈服极限/屈服强度 (σs\sigma_s):塑性材料的失效应力。

3. 强化阶段 (sbsb段)

  • 特征:材料恢复抵抗变形的能力,需要增加载荷才能继续变形。
  • 关键指标
    • 强度极限 (σb\sigma_b):材料断裂前所能承受的最大名义应力。
  • 重要现象
    • 卸载定律:在塑性变形阶段卸载,应力-应变曲线沿平行于弹性阶段的直线回到横轴。
    • 冷作硬化(冷拉时效):材料经过预拉伸(产生塑性变形)后,重新加载时,比例极限和屈服极限提高,但塑性(延展性)降低

4. 颈缩(局部变形)阶段 (bfbf段)

  • 特征:试件局部横截面急剧缩小(颈缩),承载能力下降,直至断裂。

三、 其他材料的拉伸性能

1. 无明显屈服现象的塑性材料(如铝合金)

  • 由于没有明显的屈服点,规定产生 0.2% 塑性(残余)应变 时的应力作为名义屈服极限。
  • 表示符号σ0.2\sigma_{0.2}(条件屈服点)。
  • 确定方法:在 ϵ\epsilon 轴取 0.2% 点,作弹性直线的平行线,与曲线交点即为 σ0.2\sigma_{0.2}

2. 脆性材料(如铸铁)

  • 特点
    • 无屈服过程,无颈缩现象。
    • 断裂前变形很小(无塑性变形)。
    • 强度极限 (σb\sigma_b) 是衡量其强度的唯一指标,且数值较低(120~150 MPa)。

3. 不同钢材对比

  • 弹性模量 (EE):不同钢材(低碳钢、高碳钢、合金钢)的 EE 值基本相同。
  • 规律:含碳量越高或合金化程度越高,强度 (σb\sigma_b) 越高,但塑性越差

四、 塑性指标(韧性指标)

衡量材料塑性好坏的两个指标:

  1. 延伸率 (δ\delta)
    δ=L1LL×100%\delta = \frac{L_1 - L}{L} \times 100\%
  2. 截面收缩率 (ψ\psi)
    ψ=AA1A×100%\psi = \frac{A - A_1}{A} \times 100\%
  • 工程分类标准δ>5%\delta > 5\% 为塑性材料;δ<5%\delta < 5\% 为脆性材料。

五、 材料在压缩时的力学性能

1. 低碳钢(塑性材料)

  • 屈服强度:压缩屈服极限与拉伸屈服极限大致相等 (σs,cσs,t\sigma_{s,c} \approx \sigma_{s,t})。
  • 强度极限:无明显的压缩强度极限(试件会被压扁但不会像拉伸那样断裂)。

2. 铸铁(脆性材料)

  • 强度特点抗压强度远大于抗拉强度 (σb,c=34σb,t\sigma_{b,c} = 3 \sim 4 \sigma_{b,t})。
  • 破坏形式:沿 455545^\circ \sim 55^\circ 斜截面发生剪切破坏。

3. 性能比较总结

  • 低碳钢:抗压 > 抗拉 > 抗剪。
  • 铸铁:抗压 > 抗剪 > 抗拉。

六、 许用应力 (§83\S 8-3)

为了保证构件安全工作,工作应力不能超过许用应力 [σ][\sigma]

  1. 计算公式
    [σ]=σun[\sigma] = \frac{\sigma_u}{n}

    • σu\sigma_u:极限应力。
    • nn:安全系数 (n>1n > 1)。
  2. 极限应力 (σu\sigma_u) 的选取

    • 塑性材料:取屈服极限 (σs\sigma_sσ0.2\sigma_{0.2}),因为发生屈服即视为失效。
    • 脆性材料:取强度极限 (σb\sigma_b),因为断裂才视为失效。
  3. 安全系数 (nn) 的取值

    • 塑性材料:ns=1.52.0n_s = 1.5 \sim 2.0
    • 脆性材料:nb=2.53.0n_b = 2.5 \sim 3.0(由于脆性断裂突然且危险,且材质分散性大,故取值较大)。

空心实心各种性能比较

受力模式刚度指标比较结果原理分析
轴向拉/压抗拉压刚度
(EA)(EA)
相等刚度取决于弹性模量 EE 和面积 AA。既然材料相同(EE同)且面积规定相同(AA同),两者抵抗轴向伸长或缩短的能力完全一致。
扭转抗扭刚度
(GIp)(GI_p)
空心 > 实心刚度取决于极惯性矩 IpI_p。空心圆柱为了保持面积与实心相同,其外径必须更大。将材料分布在离圆心更远的地方,IpI_p 会显著增大,因此空心轴抗扭转变形能力更强。
弯曲抗弯刚度
(EIz)(EI_z)
空心 > 实心刚度取决于惯性矩 IzI_z。同样的原理,空心圆柱将材料分布在远离中性轴的位置,IzI_z 更大,因此在受弯时,空心梁的挠度(弯曲程度)更小。
受力模式强度设计公式比较结果原理分析
轴向拉/压σ=FA[σ]\sigma = \frac{F}{A} \le [\sigma]相等正应力只与力和面积有关。面积相同,应力水平就相同。两者发生拉断或压溃的极限载荷是一样的。
扭转τmax=TWp[τ]\tau_{max} = \frac{T}{W_p} \le [\tau]空心 > 实心强度取决于抗扭截面系数 WpW_p。空心圆柱的 WpW_p 更大,这意味着在传递相同扭矩时,空心圆柱表面的最大剪应力更小,因此更不容易失效。
弯曲σmax=MWz[σ]\sigma_{max} = \frac{M}{W_z} \le [\sigma]空心 > 实心强度取决于抗弯截面系数 WzW_z。空心圆柱的 WzW_z 更大,在承受相同弯矩时,其上下边缘的最大正应力更小,承载能力更高。
压杆稳定
(细长杆)
Pcr=π2EI(μl)2P_{cr} = \frac{\pi^2 EI}{(\mu l)^2}空心 远胜 实心对于受压的长杆,失效往往不是因为材料被压碎,而是因为失稳(变弯折断)。临界压力 PcrP_{cr} 与惯性矩 II 成正比。空心管的 II 大得多,因此稳定性极佳。

1. 通用“黄金”单位体系 (强烈推荐)

在计算应力 (σ,τ\sigma, \tau) 时,最容易出错的是把米(m)和毫米(mm)混用。建议采用以下**“N-mm体系”**,这样算出来的结果直接就是 MPa,无需再换算小数点。

  • 力 (F): 换算成 牛顿 (N) (注意:题目常给 kN,记得 ×1000\times 1000)
  • 长度/尺寸 (L, d, h): 换算成 毫米 (mm)
  • 面积 (A): mm2mm^2
  • 力矩/弯矩 (M, T): 换算成 NmmN\cdot mm (注意:题目常给 kNmkN\cdot m,记得 ×106\times 10^6)
  • 结果 (应力): N/mm2=MPaN/mm^2 = MPa

2. 轴向拉伸与压缩 (第2, 3, 22页)

🎯 单位注意

  • E (弹性模量): 题目常给 GPa。计算变形 ΔL=FNLEA\Delta L = \frac{FN L}{EA} 时,如果用 N-mm 体系,要把 GPaGPa 换算为 MPaMPa (例如 200GPa=200,000MPa200 GPa = 200,000 MPa)。

➕➖ 正负号判断

  • 轴力 FNF_N
    • (+) 正: (背离截面),使杆件变长。
    • (-) 负: (指向截面),使杆件变短。
  • 变形 ΔL\Delta L
    • (+) 正: 伸长。
    • (-) 负: 缩短。

3. 扭转 (第4, 5, 18页)

🎯 单位注意

  • 扭矩 T: 题目常给 kWkW (功率) 和 r/minr/min (转速)。
    • 公式 T=9549PnT = 9549 \frac{P}{n},这里算出来的是 NmN\cdot m
    • 代入剪应力公式 τ=TρIp\tau = \frac{T \rho}{I_p} 时,务必将 TT 乘以 1000 变成 NmmN\cdot mm
  • 极惯性矩 IpI_p 单位是 mm4mm^4(数值通常很大,不要怕)。

➕➖ 正负号判断 (右手螺旋定则)

  • 外力偶矩:
    • 通常根据坐标轴定义,但这不影响内力大小,只影响平衡方程。
  • 内力扭矩 TT (用于画图和计算):
    • 右手螺旋定则:四指弯曲方向表示扭矩旋转方向,大拇指指向截面外侧(离开截面)为正 (+)
    • 大拇指指向截面内侧(指向截面)为负 (-)
  • 扭转角 φ\varphi
    • 与扭矩 TT 的正负一致。

4. 梁的弯曲:剪力图与弯矩图 (第6, 7, 20-22页)

这是最复杂的,也是你笔记第20-22页出错的地方。

🎯 单位注意

  • 画图时: 通常用 kNkN (剪力) 和 kNmkN\cdot m (弯矩),方便标注。
  • 算应力时 (σ=MyIz\sigma = \frac{My}{I_z}): 必须换算!
    • MM 换成 NmmN\cdot mm (×106\times 10^6)
    • yy 换成 mmmm
    • IzI_z 换成 mm4mm^4
    • 结果为 MPaMPa

➕➖ 正负号判断

  • 剪力 FSF_S
    • 口诀:左上右下为正 (+)
    • 使截面微元产生顺时针转动趋势为正。
  • 弯矩 MM
    • 口诀:下凸为正 (+)(像笑脸 😊,梁向下弯,下侧受拉,上侧受压)。
    • 上凸为负 (-)(像哭脸 ☹️,梁向上弯,上侧受拉,下侧受压)。
    • 注意: 画弯矩图时,通常画在受拉一侧(即正弯矩画在轴线下方),这样不需要标正负号也能看懂。

5. 弯曲应力计算 (重要:针对T型梁/不对称截面)

这是笔记第22页强调的重点。

➕➖ 判断原则

不要死记 σ=MyI\sigma = -\frac{My}{I} 里的负号。推荐用**“物理判断法”**:

  1. 判断弯矩正负: 确定梁在危险截面是“笑脸”还是“哭脸”。
    • 如果是正弯矩(下凸):下边缘受拉 (+),上边缘受压 (-)
    • 如果是负弯矩(上凸):上边缘受拉 (+),下边缘受压 (-)
  2. 分别计算:
    • σtop=MytopIz\sigma_{top} = \frac{M \cdot y_{top}}{I_z} (根据上一条判断是拉还是压)
    • σbottom=MybottomIz\sigma_{bottom} = \frac{M \cdot y_{bottom}}{I_z} (根据上一条判断是拉还是压)
  3. 校核:
    • 拿算出的拉应力去和抗拉许用应力 [σt][\sigma_t] 比。
    • 拿算出的压应力去和抗压许用应力 [σc][\sigma_c] 比。
    • (注:笔记20页那个题,就是因为没分清楚上下边缘的距离 yy,导致算错了)

6. 应力状态与莫尔圆 (第10-13页)

🎯 单位注意

  • 全部统一用 MPaMPa。角度用度数 (^\circ)。

➕➖ 正负号判断

  • 正应力 σ\sigma
    • 拉为正 (+),压为负 (-)。
  • 切应力 τ\tau
    • 绕单元体中心顺时针转动为正 (+)(注意:这通常是画莫尔圆的规定)。
    • 逆时针转动为负 (-)。
    • (注:有些教材规定相反,请以你们教材为准,笔记第11页写的是“顺正逆负”)
  • 转角 2α2\alpha
    • 在莫尔圆上,从X轴(代表x面的点)转向主应力点。逆时针转为正

7. 压杆稳定 (第8, 17页)

🎯 单位注意 (非常容易错)

  • 惯性半径 i=I/Ai = \sqrt{I/A} 单位是 mmmm
  • 长度 ll 必须用 mmmm
  • 长细比/柔度 λ=μli\lambda = \frac{\mu l}{i} 无单位
    • 一定要注意公式里的 ll 是由 mm 换算成 mmmm 的,否则算出来的 λ\lambda 会小1000倍,直接导致选错公式(欧拉公式 vs 经验公式)。

8. 组合变形 (第7, 15, 17页)

核心思路:叠加原理

不要试图背复杂的组合公式,而是分别计算,然后叠加。

  1. 拉压 + 弯曲:

    • σ=σN±σM=FNA±MyI\sigma = \sigma_N \pm \sigma_M = \frac{F_N}{A} \pm \frac{M y}{I}
    • 正负判定:
      • FNF_N:拉(+) 压(-)。
      • MM:看该点是被弯矩拉伸(+) 还是压缩(-)。
      • 最终符号: 也就是代数和。如果是压应力叠加压应力,绝对值最大。
  2. 弯曲 + 扭转 (圆轴):

    • 第三强度理论 (只适用于塑性材料/钢材):
      σr3=σ2+4τ2=M2+T2Wz\sigma_{r3} = \sqrt{\sigma^2 + 4\tau^2} = \frac{\sqrt{M^2 + T^2}}{W_z}
      • 这里 MMTT 的正负不重要,因为有平方。
      • 注意: 分母是抗弯截面系数 WzW_z (对于圆是 πd332\frac{\pi d^3}{32}),不是抗扭截面系数 WpW_p (对于圆是 πd316\frac{\pi d^3}{16})。Wp=2WzW_p = 2 W_z,不要弄混。
